Squeak & Rattle
Fahrzeugprüfstand & -Shaker
Durch den Einsatz unserer patentierten High Power Shaker im Prüfstandsbau für Squeak and Rattle Analysen können Störgeräusche aufgedeckt und frühzeitig behoben werden.
Mit Beschleunigungssensoren, die an der Karosserie montiert sind, werden während einer realen Testfahrt über die definierte Schlechtwegstrecke alle Bewegungen des Fahrzeugs aufgezeichnet und daraus wird ein so genanntes Drive-File erzeugt.
Mit Hilfe unseres Fahrzeugprüfstands ist es nun möglich, unter Laborbedingungen die auf der Teststrecke aufgezeichnete Anregung in das Fahrzeug einzuleiten.
Zusätzlich zu diesen Time-History Signalen kann auch mit Random und Sinus Signalen geprüft werden. Die Nachfahrgüte des Fahrbahnprofils beträgt hierbei nahezu 100%.
Vorteil der Simulation: es gibt keine störenden Nebeneffekte wie Wind-, Motor- oder Rollgeräusche.
Ein weiterer Vorteil ist die exakte Reproduzierbarkeit der Fahrt, so oft Sie wollen. Auch eine nachträgliche Integration des Fahrzeugprüfstands in vorhandene Prüf- und Produktionslinien ist möglich.

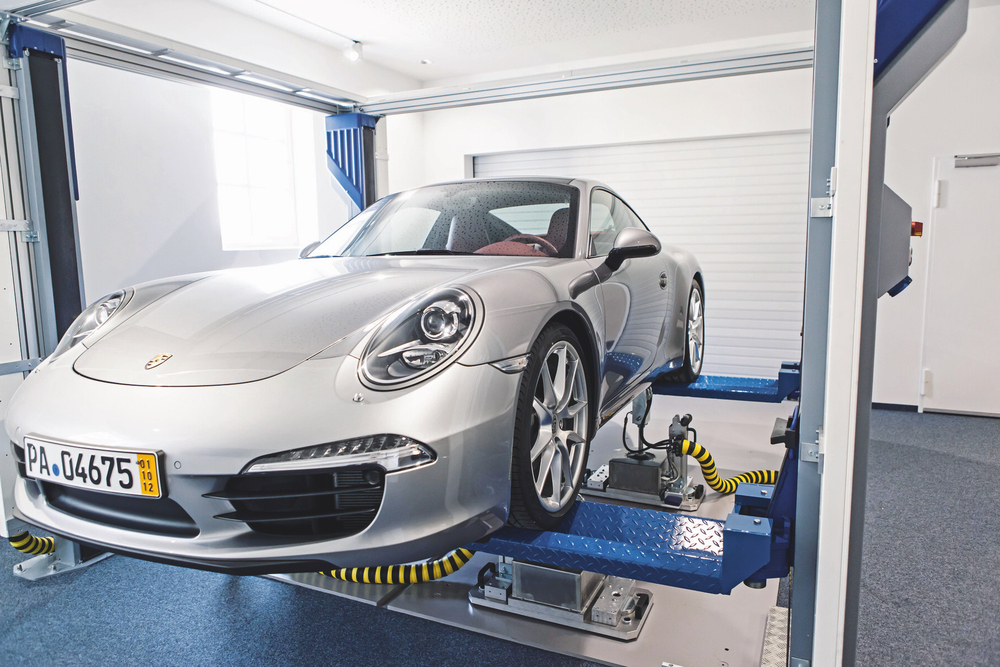

Shakersystem zur Squeak and Rattle Analyse von Fahrzeugen

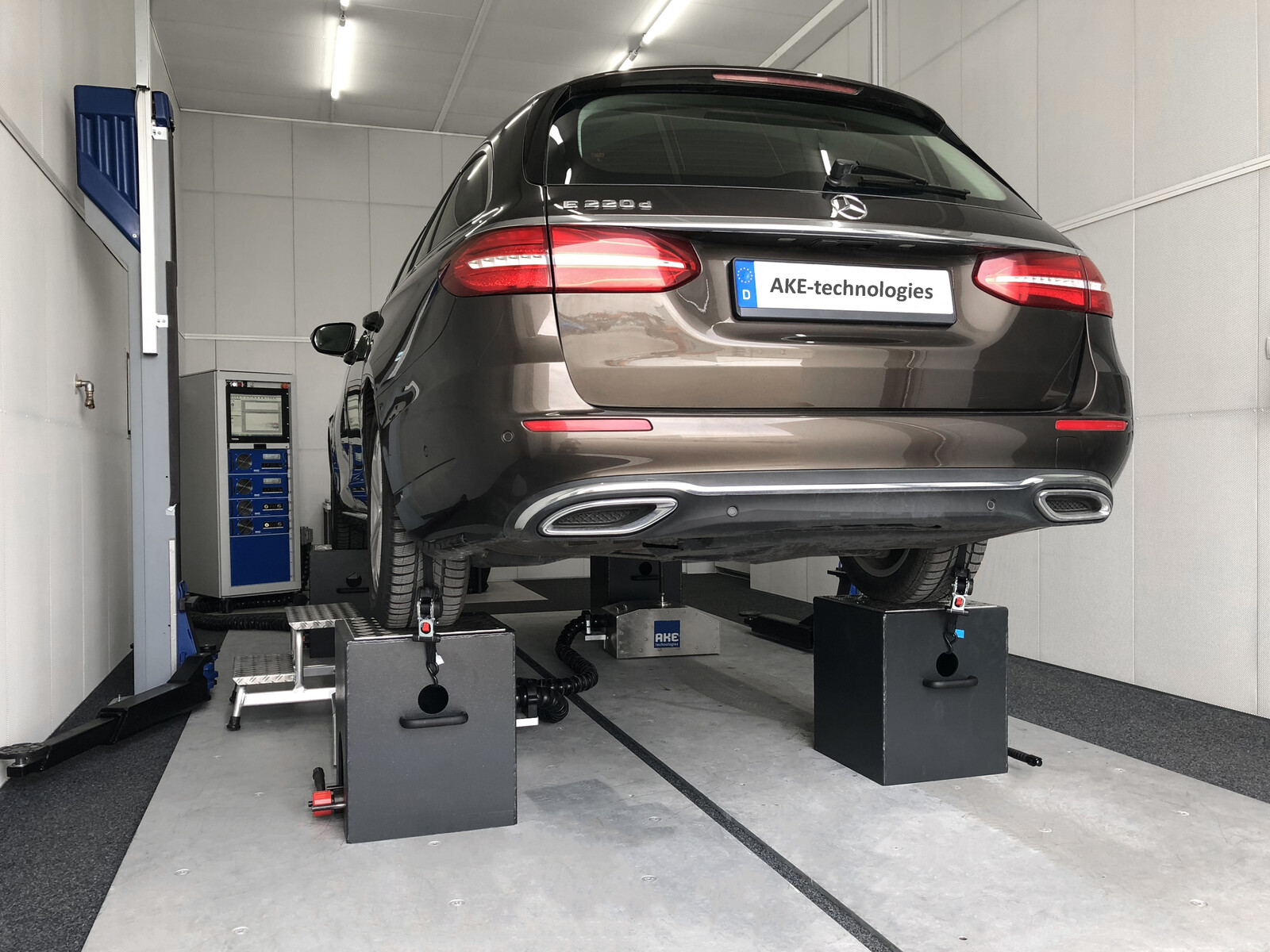

Die Fahrzeuge werden auf diesem Shakersystem über zwei bzw. vier High Power Shaker in vertikaler Richtung mit Time-History, Random oder synthetischen Signalen angeregt. Wir empfehlen die Variante mit 4 Aktoren, weil hier die Fahrbahnsimulationen noch realistischer sind.
Anlagenbeschreibung
-
Stahlgrundplatten als Basis der Anlage und zur Positionierung der Hubsysteme und Shaker
-
Elektrisches oder elektrohydraulisches Hubsystem zur Fahrzeugpositionierung
-

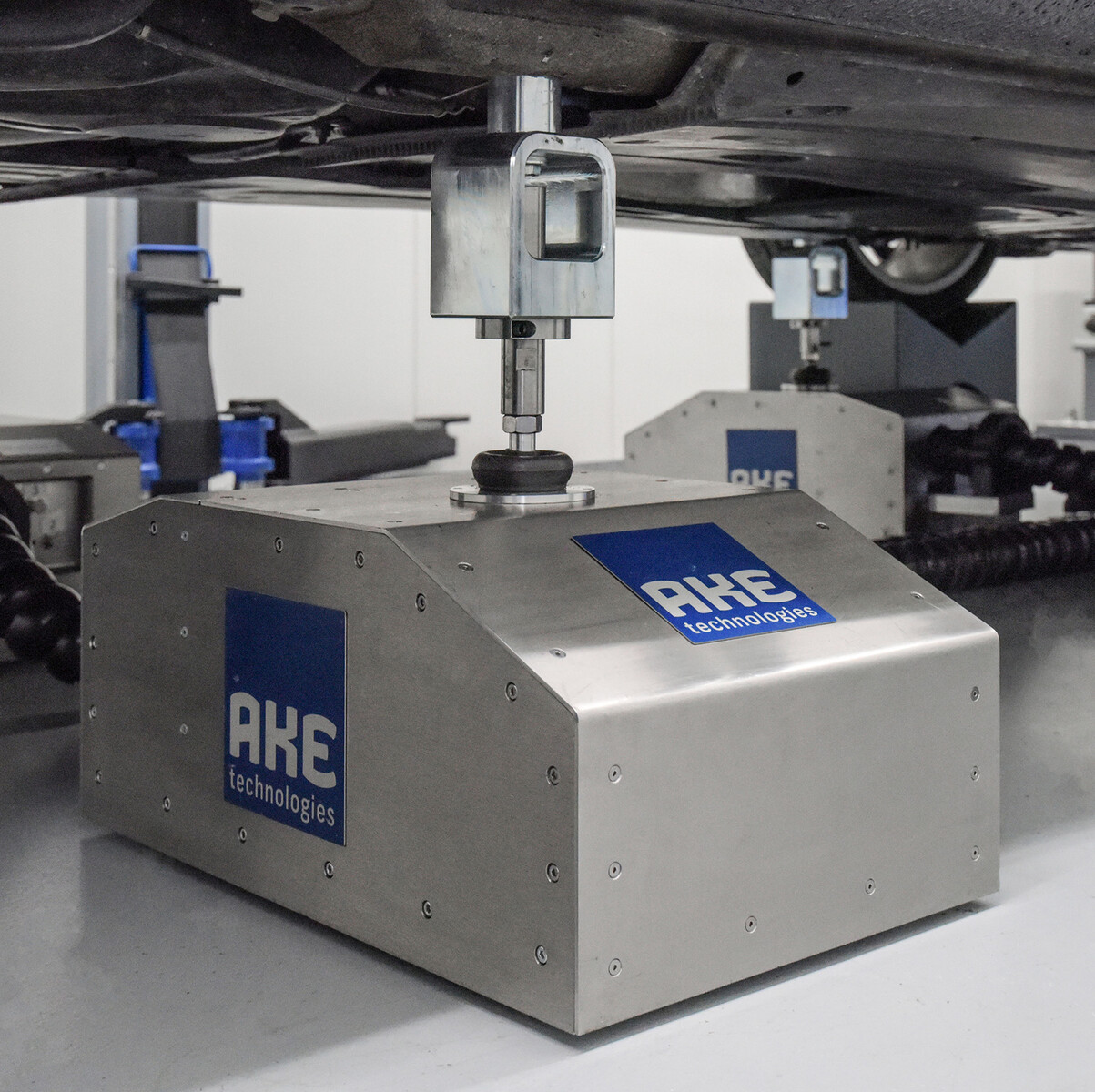

2 oder 4 High Power Shaker HPS 350 mit elektromagnetischer Fixierung und Andocksystem
-
11 KN Anregungsleistung pro Aktor bei kompakter und leichter Bauweise
-
Aktordurchmesser 260 mm; Höhe 200 mm und nur 30 kg Gewicht
-
Realistische Störgeräuschanalyse für Fahrzeuge mit bis zu 3,5 Tonnen
-
Schaltschrank mit Shakerregelung
-
PC-System zur Steuerung und Auswertung
-
Sensorsystem und Aufnahmegerät zur Erfassung der Straßendaten
-
Software mit Datenlogger und Sensorsystem zur Störgeräuschaufzeichnung und Auswertung
